IC697MDL653

产品名称

GE Fanuc 90-70 系列 IC697MDL653 正 / 负逻辑离散输入模块

产品描述

IC697MDL653 是 GE Fanuc 90-70 系列可编程逻辑控制器(PLC)中的数字输入模块,现由艾默生自动化公司收购3。它具有 32 个离散输入通道,分为 4 组,每组 8 个通道,提供组隔离1。该模块可接受 - 3 至 + 30 VDC 的输入电压范围,额定电压为 24 VDC,输入电流为 10 mA1。支持正逻辑和负逻辑接线,方便对接近开关、按钮等控制部件进行灵活控制1。每个输入通道都有软件可配置的 1ms 或 10ms 输入延迟时间,还具有顶部状态 LED 指示灯,可显示 PLC 侧面的每个输入状态1。此外,该模块支持 I/O 配置,无需 DIP 开关和跳线等附件1

产品参数1

  1. 电气参数
    • 输入电压范围:-3 至 + 30 VDC。
    • 额定电压:24 VDC。

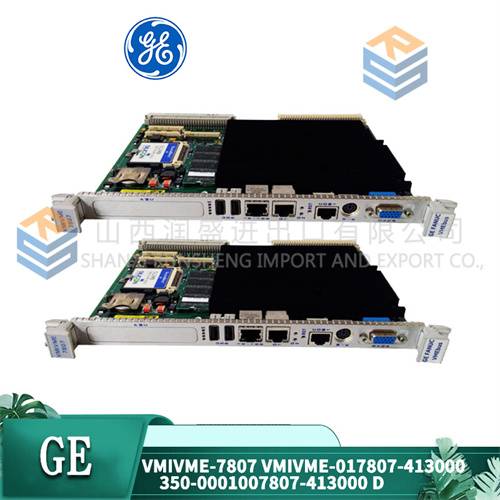

    • GE VMIVME-7807 VMIVME-017807-413000 350-0001007807-413000 D (3).jpg

    • 输入电流:10 mA。
    • 典型输入阻抗:2.6 KΩ。
    • 导通电压:13.5 至 30 伏。
    • 导通电流:6 至 15 毫安。
    • 关断状态电压:0 至 5 伏。
    • 关断状态电流:0 至 2 mA(5V 输入时最小 2mA)。
    • 从 5VDC 总线汲取电流:300 mA。
  2. 隔离参数
    • 模块与背板的单独通道隔离:1500 伏。
    • 组之间的隔离:500 伏直流电。
